La movimentazione di materiali industriali pesanti è spesso soggetta a gravi colli di bottiglia e ritardi operativi. Gli impianti che trasportano lastre di acciaio, rottami metallici o bobine pesanti si affidano storicamente a manovre meccaniche lente e ad alta intensità di manodopera. I lavoratori utilizzano imbracature, catene e ganci per fissare i carichi. Questi metodi più vecchi introducono notevoli rischi per la sicurezza e spesso causano danni superficiali indesiderati ai materiali finiti. Le operazioni moderne richiedono un"alternativa più rapida e sicura per mantenere una produttività ottimale.
Un elettromagnete di sollevamento risolve questo problema sostituendo gli ingombranti attacchi meccanici con una forza magnetica diretta e controllabile. Questo aggiornamento consente una gestione dei materiali rapida, automatizzata e controllata da remoto in tutta la struttura.
In questo articolo imparerai i meccanismi fisici che guidano la tecnologia di sollevamento elettromagnetico. Valuteremo oggettivamente le sue applicazioni industriali, i vantaggi e i limiti operativi. Infine, forniamo una struttura pratica per aiutarvi a specificare l"attrezzatura giusta in base alla geometria del carico, agli standard di conformità e ai requisiti specifici della vostra struttura.
Gli elettromagneti di sollevamento si basano su una corrente elettrica diretta che passa attraverso un filo avvolto attorno a un nucleo ferroso per generare un campo magnetico temporaneo e controllabile.
A differenza dei magneti permanenti, gli elettromagneti consentono agli operatori di regolare la forza magnetica, rendendoli ideali per gestire carichi variabili o far cadere quantità specifiche di rottami/lastre.
Per selezionare il giusto elettromagnete di sollevamento è necessario calcolare il carico di lavoro sicuro (SWL) rispetto a variabili quali lo spessore del materiale, le condizioni della superficie (traferro) e la temperatura operativa.
La conformità alla sicurezza (ad esempio ASME B30.20) impone l"inclusione di sistemi di backup della batteria per prevenire cadute catastrofiche del carico durante improvvise interruzioni di corrente.

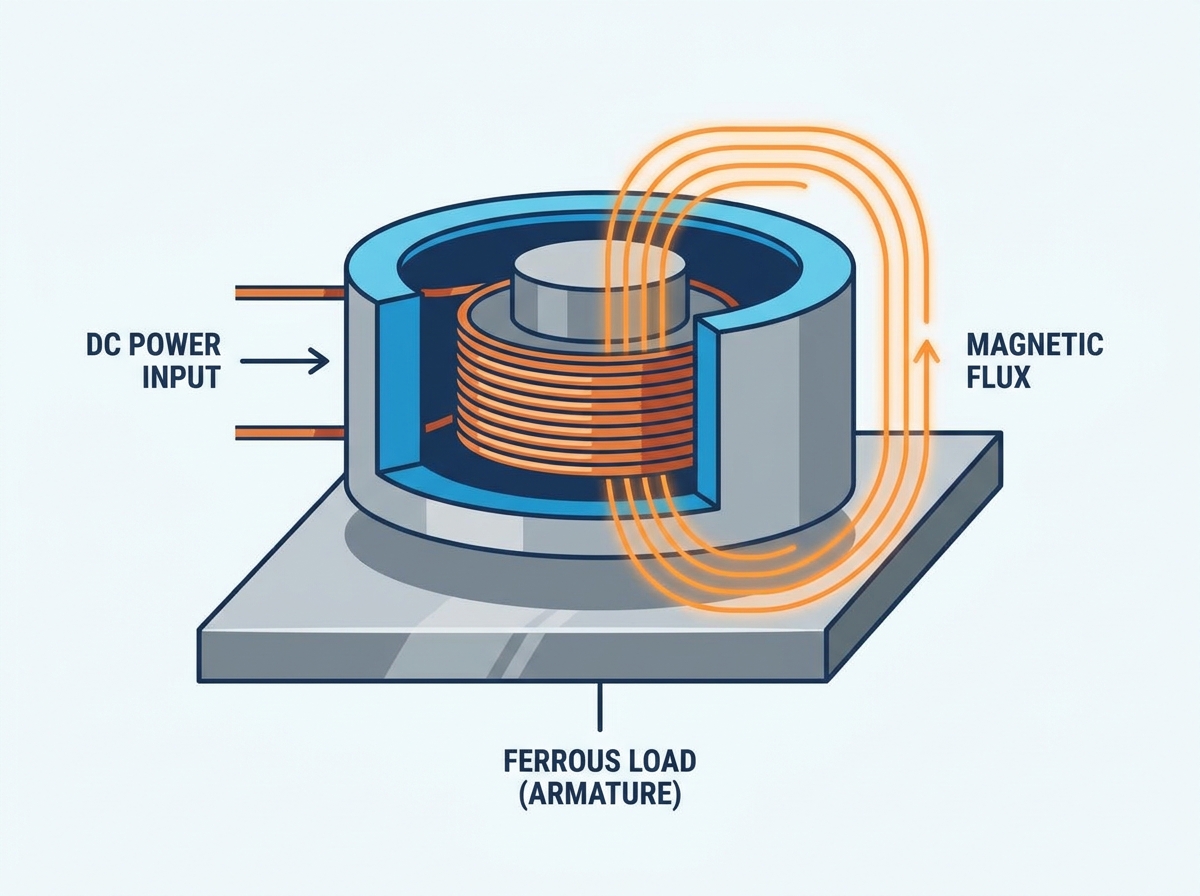

L"elettromagnetismo si basa su una relazione fondamentale tra elettricità e magnetismo. La corrente continua (CC) scorre attraverso bobine conduttive in rame o alluminio. Questo flusso elettrico crea un campo magnetico altamente concentrato. I produttori avvolgono strettamente queste bobine conduttive attorno a un nucleo ferroso. Un involucro in acciaio resistente e a basso tenore di carbonio circonda i componenti interni. L"acciaio a basso tenore di carbonio presenta un"eccellente permeabilità magnetica. Canalizza e dirige efficacemente il flusso magnetico verso il basso verso il materiale che si desidera sollevare. L"intensità di questo flusso dipende direttamente dal numero di spire della bobina e dalla quantità di corrente applicata.
Un campo magnetico cerca naturalmente un circuito chiuso. Il dispositivo di sollevamento funge da fonte di questo campo magnetico. Tuttavia, il sistema rimane incompleto finché non entra in contatto con un oggetto ferroso. Il carico d"acciaio funge da armatura in questa equazione fisica. Quando il magnete tocca l"acciaio, il materiale chiude il circuito magnetico. Il flusso magnetico viaggia dal polo nord del dispositivo, attraverso il carico di acciaio, e torna al polo sud. Questo completamento senza soluzione di continuità del circuito genera l"enorme forza di tenuta necessaria per gli ascensori industriali pesanti.
Uno dei principali vantaggi operativi di questa tecnologia è il controllo assoluto sulla forza di tenuta. Il sistema risponde istantaneamente agli input dell"operatore.
Energizzante: l'applicazione di energia elettrica forza istantaneamente la corrente attraverso le bobine. Ciò crea un legame immediato e rigido tra il dispositivo e il carico.
Diseccitazione: l'interruzione dell'energia elettrica interrompe il campo magnetico primario.
Reverse Pulse: il semplice taglio della potenza raramente è sufficiente per una caduta pulita. I materiali ferrosi spesso trattengono il magnetismo residuo, provocando l'adesione di pezzi di scarto più piccoli. I controller applicano una breve corrente elettrica inversa per neutralizzare questo magnetismo residuo. Questo impulso inverso garantisce un rilascio netto e pulito del carico ogni volta.
I gestori delle strutture devono scegliere tra tre tecnologie magnetiche primarie. Ogni sistema utilizza una meccanica interna unica adatta ad ambienti operativi specifici.
Questi dispositivi utilizzano blocchi di materiali delle terre rare ad alta energia, come il neodimio. Non necessitano di alimentazione elettrica esterna. Gli operatori attivano e disattivano manualmente il campo magnetico utilizzando una leva meccanica. Questa leva ruota fisicamente i blocchi magnetici interni per allineare o disallineare il percorso del flusso. Funzionano eccezionalmente bene per carichi più piccoli e uniformi nelle officine meccaniche. Tuttavia, non hanno la scalabilità necessaria per sollevamenti massicci e di molte tonnellate.
Come spiegato sopra, queste unità richiedono un"alimentazione elettrica continua per funzionare. Eccellono in ambienti che richiedono tempi di ciclo rapidi e forza variabile. Li troverai comunemente in depositi di rottami ad alta frequenza, acciaierie pesanti e linee di produzione automatizzate. Gli operatori possono regolare facilmente la tensione di ingresso per raccogliere quantità specifiche di materiale, offrendo una versatilità senza pari.
Gli EPM fondono entrambe le tecnologie. Usano un breve impulso di elettricità per cambiare lo stato magnetico dei magneti permanenti interni. Una volta attivati, non richiedono alcuna potenza continua per sostenere il carico in modo sicuro. Questa alternativa moderna dà priorità alla sicurezza perché i carichi non cadranno mai durante un"interruzione di corrente. Offrono anche un"eccellente efficienza energetica.
Tipo di tecnologia | Meccanismo centrale | Requisiti di alimentazione | Caso d"uso ideale |
|---|---|---|---|
Permanente | Blocchi in terre rare, leva manuale | Nessuno | Piccoli negozi, piatti uniformi |
Elettromagnete | Bobine, corrente continua continua | Continuo | Depositi di rottami, esigenze di capacità variabili |
Elettropermanente | L"impulso elettrico cambia la polarità | Solo polso breve | Ambienti automatizzati ad alta sicurezza |
Il passaggio al sollevamento magnetico produce miglioramenti immediati in fabbrica. I vantaggi operativi riguardano principalmente la velocità, la sicurezza e l’ingombro fisico.
Velocità di throughput: elimini completamente l'imbracatura, il concatenamento e il blocco manuale. Gli operatori delle gru possono usufruire delle funzionalità di attacco e sgancio istantanei direttamente dalla cabina. Ciò riduce drasticamente i tempi ciclo.
Integrità del carico: le morse meccaniche spesso sgorbiano o piegano i materiali. Un campo magnetico distribuisce la forza di sollevamento in modo uniforme su tutta la superficie. Ciò previene danni localizzati alle sottili lamiere di acciaio o ai componenti metallici altamente rifiniti.
Efficienza spaziale: le manovre tradizionali richiedono ampio spazio attorno ai lati del carico per consentire ai lavoratori di fissare i ganci. I magneti si agganciano esclusivamente dalla superficie superiore. Questa capacità di spazio libero consente di impilare saldamente i materiali, massimizzando lo spazio sul pavimento.
Nonostante la loro efficienza, questi sistemi comportano limitazioni fisiche specifiche. È necessario tenere conto di questi vincoli durante la fase di progettazione.
Dipendenza dall’energia: un fabbisogno elettrico continuo introduce un grave rischio. Un improvviso guasto della rete interrompe istantaneamente il campo magnetico. Senza una tecnica di sicurezza il carico diminuisce. I gestori delle strutture devono installare sistemi di backup.
Degrado termico: il funzionamento continuo crea un notevole calore interno alla bobina. Cicli di lavoro elevati provocano un aumento della resistenza elettrica nelle bobine. Ciò riduce temporaneamente la capacità di sollevamento magnetica complessiva. È necessario specificare il corretto valore del ciclo di lavoro per evitare il surriscaldamento.
Vincoli sui materiali: la tecnologia funziona solo su metalli ferromagnetici. L'efficacia diminuisce in modo significativo quando si maneggiano leghe speciali o acciai ad alto contenuto di carbonio. Inoltre, le barriere superficiali ostacolano pesantemente le prestazioni.
L'acquisto di un industriale elettromagnete per il sollevamento richiede un'attenta valutazione matematica. Non è possibile semplicemente abbinare il peso totale del carico alla capacità nominale massima indicata su una brochure.
Lo spessore del materiale determina direttamente la capacità di sollevamento effettiva a causa di un fenomeno chiamato saturazione magnetica. Il flusso magnetico necessita di una massa metallica fisica sufficiente per attraversarlo. Le sottili piastre di acciaio semplicemente non possono assorbire l"intero flusso magnetico generato da un"unità potente. Se si posiziona un magnete per carichi pesanti su un pezzo di lamiera da 1/8 di pollice, il flusso fuoriesce completamente attraverso il metallo nell"aria sottostante. Ciò riduce drasticamente la forza di tenuta effettiva rispetto alla capacità nominale del produttore. È necessario abbinare la geometria del polo del magnete allo spessore minimo dei carichi.
La forza magnetica diminuisce esponenzialmente all"aumentare della distanza tra la faccia del magnete e il carico di acciaio. Chiamiamo questa distanza un "traferro". Negli ambienti industriali, i traferri raramente sono costituiti da vera e propria aria vuota. Ruggine, scaglie di laminazione, vernice spessa, sporco e superfici irregolari agiscono tutti come spazi vuoti d"aria. Un semplice strato di ruggine grezza può allontanare il magnete di pochi millimetri dall"acciaio puro. Questa piccola separazione può ridurre la forza di tenuta magnetica di oltre il cinquanta per cento. Valutare sempre le condizioni peggiori della superficie quando si specifica la dimensione dell"attrezzatura.
È necessario calcolare il ciclo di lavoro richiesto in base alla produttività della struttura. Il ciclo di lavoro rappresenta la percentuale di tempo in cui un magnete viene energizzato in un periodo specifico. Le valutazioni tipiche includono cicli di lavoro del 50% o 75%. Spingere un magnete al 50% per funzionare continuamente ne causerà il surriscaldamento e la caduta dei carichi.
Anche il calore ambientale gioca un ruolo importante. La movimentazione di billette calde in una fonderia introduce un grave stress termico esterno. Le bobine standard si rompono in queste condizioni. Gli ambienti ad alta temperatura richiedono un isolamento interno specializzato, bobine in alluminio anodizzato e alloggiamenti personalizzati per la dissipazione del calore.
L"infrastruttura della gru deve supportare la nuova attrezzatura. Valutare la tensione CC richiesta. La maggior parte delle unità industriali funziona a 230 V CC. Avrai bisogno di pannelli di controllo e raddrizzatori dedicati per convertire l"alimentazione di linea CA standard in CC stabile. Inoltre, valuta la compatibilità con l"elettrificazione della tua gru. Probabilmente avrai bisogno di avvolgicavi per carichi pesanti o generatori ausiliari montati direttamente sul carroponte per gestire l"erogazione di energia senza problemi.
Le organizzazioni per la sicurezza industriale regolamentano rigorosamente i dispositivi di sollevamento sotto il gancio. In Nord America, lo standard ASME B30.20 impone la sicurezza operativa, l"ispezione e la manutenzione dei sollevatori magnetici. Nel frattempo, lo standard ASME BTH-1 regola i criteri di progettazione strutturale e meccanica. La conformità a queste norme garantisce che le vostre apparecchiature gestiscano in modo sicuro le forze industriali dinamiche.
I produttori determinano la forza di distacco massima di un magnete in perfette condizioni di laboratorio. Usano un pezzo spesso, piatto e lavorato di acciaio a basso tenore di carbonio. Le condizioni del mondo reale non corrispondono mai a quelle del laboratorio. Pertanto, gli standard di sicurezza richiedono un rigoroso fattore di strappo. Per il sollevamento magnetico industriale è necessario rispettare un margine di sicurezza di 2:1 o 3:1. Se il carico nel caso peggiore pesa 5.000 libbre, è necessaria un"unità testata per una forza di distacco minima compresa tra 10.000 e 15.000 libbre.
Le interruzioni di corrente rappresentano il rischio maggiore nel sollevamento elettromagnetico. La conformità alla sicurezza impone l’integrazione di architetture fail-safe. È necessario associare le unità ad alimentazione continua con gruppi di continuità (UPS) e robusti banchi di batterie di backup. Questi sistemi rilevano istantaneamente le cadute di tensione e passano all"alimentazione a batteria. Il sistema deve sostenere il carico nominale massimo per una durata specifica, in genere da 15 a 20 minuti. Questa finestra fornisce agli operatori tempo sufficiente per liberare l"area sottostante e abbassare manualmente il carico in sicurezza.
I dispositivi di sicurezza hardware non significano nulla senza un"adeguata routine di manutenzione. Gli operatori richiedono una formazione specifica sull"allineamento del baricentro e sul riconoscimento dei vuoti d"aria non sicuri. Le squadre di manutenzione devono condurre test di routine sulla forza di adesione magnetica. Dovrebbero monitorare costantemente l"integrità del cavo, i raddrizzatori del pannello di controllo e la resistenza dell"isolamento interno. Le ispezioni proattive garantiscono affidabilità a lungo termine e prevengono cadute catastrofiche.
Un elettromagnete di sollevamento trasforma in modo efficace la movimentazione dei materiali da un collo di bottiglia manuale e pericoloso a un processo automatizzato ad alta velocità. Tuttavia, questa trasformazione riesce solo quando i gestori delle strutture rispettano le rigide limitazioni fisiche del flusso magnetico. Gli acquirenti devono valutare attentamente la loro esigenza di controllo variabile rispetto alla capacità della loro struttura di supportare alimentazioni elettriche continue e sistemi di sicurezza di backup obbligatori.
Il prossimo passo dovrebbe comportare la consulenza diretta con un tecnico applicativo specializzato. Condurranno un"analisi completa del carico che copre il tipo di materiale, lo spessore e le condizioni superficiali nel caso peggiore. Grazie a questi dati, puoi richiedere con sicurezza preventivi specifici per gli esatti fattori di forma di cui hai bisogno, sia che si tratti di magneti circolari per rottami, sollevatori di billette rettangolari o complesse travi di distribuzione multimagnete.
R: Le capacità vanno da poche centinaia di libbre a oltre 100 tonnellate. Tuttavia, la capacità effettiva è strettamente dettata dallo spessore del materiale, dai traferri e dalla lega specifica da sollevare. Un magnete valutato per 10 tonnellate potrebbe sollevare in sicurezza solo 2 tonnellate di acciaio sottile e arrugginito.
R: Senza un sistema di backup, il campo magnetico si dissipa istantaneamente e il carico diminuisce. Le unità industriali devono essere accoppiate con sistemi automatizzati di backup della batteria per mantenere il carico in modo sicuro fino al ripristino dell"alimentazione o fino al suo abbassamento manuale.
R: Sì, ma gli elettromagneti standard perdono efficienza quando la temperatura del materiale si avvicina al punto di Curie. Sono necessari elettromagneti specializzati per alte temperature per la movimentazione di materiali che superano i 100°C (212°F), come l"acciaio appena laminato.
R: La capacità nominale del produttore presuppone un blocco di prova pulito, piatto e in acciaio a basso tenore di carbonio, sufficientemente spesso da assorbire tutto il flusso magnetico. Le condizioni del mondo reale, come lamiere sottili, ruggine, vernice, effetti di piegatura/pelatura o acciaio altolegato, riducono questa capacità.
