L'agitazione elettromagnetica per la colata continua è diventata un processo necessario per un'elevata efficienza e colata continua di qualità, che può migliorare efficacemente la struttura interna del filo di colata, nonché ridurre la segregazione centrale, eliminare il restringimento centrale e aumentare il rapporto tra i grani.
Ilagitatore elettromagnetico a trefoli (S-EMS)può non solo generare un grano exquiaxed, ma anche omogeneizzare la composizione del soluto al centro del trefolo, minimizzando così la segregazione centrale del trefolo di colata.
Ecco il contenuto:
Principio di funzionamento dell'agitatore elettromagnetico a filo lastra (S-EMS)
Tipi generali e caratteristiche dell'agitatore elettromagnetico a filo lastra (S-EMS)
Tecnologia di agitazione elettromagnetica in-roll con halta intensità magnetica

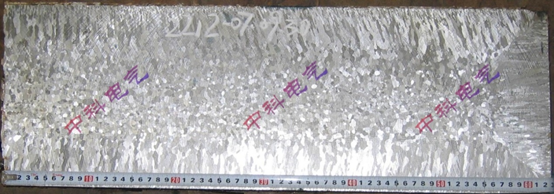

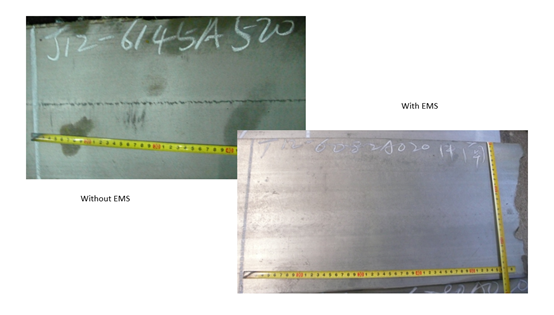

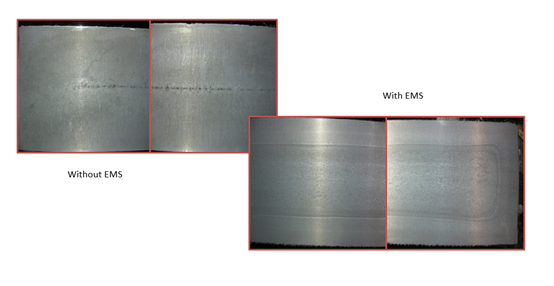

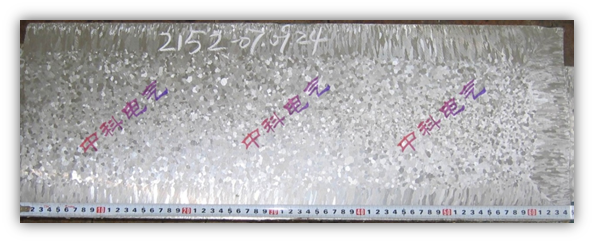

Effetto metallurgico
Una coppia di agitatori elettromagnetici a campo magnetico ad onda mobile installati uno di fronte all'altro in una posizione opportuna nella zona di raffreddamento secondario della lastra.Verrà generato un campo magnetico alternato B corrispondente al polo NS, e si muove nella stessa direzione ad una certa velocità (campo magnetico ad onda viaggiante).Il campo magnetico dell'onda mobile B indurrà una corrente indotta nel trefolo e questa corrente interagirà con il campo magnetico dell'onda mobile B per generare la forza elettromagnetica F nell'acciaio fuso del trefolo.La direzione di F è sempre la stessa di quella del campo magnetico dell'onda viaggiante.(Vedi Fig.1)
Fig.1 Principio di funzionamento dell'agitatore elettromagnetico

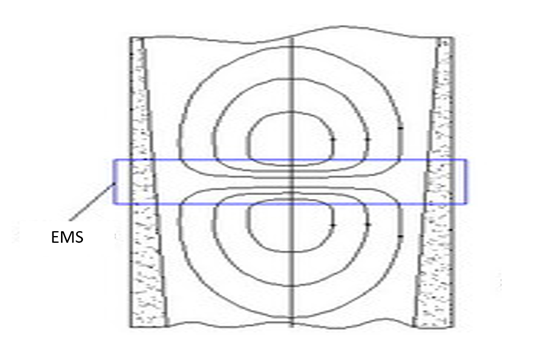

La forza elettromagnetica F spinge l'acciaio fuso nel filo di colata per spostarsi da una superficie stretta del filo di colata all'altra.Quando l'acciaio fuso in movimento colpisce la superficie stretta, formerà un anello su e giù lungo la direzione di trafilatura, formando così un campo di agitazione a forma di farfalla.L'area di agitazione superiore e inferiore è circa 2-3 volte la larghezza della piastra.(Vedi Fig. 2)
Fig.2 Campo di flusso dell'acciaio fuso agitato
Esistono 3 tipi di agitatore elettromagnetico a filo di bramma (S-EMS), e le principali caratteristiche tecniche sono le seguenti:
Tipo | Polo magnetico inserito | Rullo posteriore | Tipo di rullo (rullo EMS con elevata forza magnetica) |
Quantità di bobina | 2 pezzi installati uno di fronte all'altro per formare una coppia | 1 pezzo installato su un lato | 4 pezzi di rullo che formano 2 paia |
Avvolgimento dell'induttore | Avvolgimento in tubo di rame, tipo Cramer | Avvolgimento del tubo Cooper, tipo iterativo | Avvolgimento in filo di rame piatto, tipo Cramer |
Attuale | 2×700A | 2000A以上 Sopra 2000A | 2×400A |
Spinta elettromagnetica centrale | 100 mmFe | 35-60 mmFe | 1 paio: 60 -80 mmFe; 2 coppie in parallelo: 100-120 mmFe |
Lato effetto | Sia l'arco interno che quello esterno | lato singolo | Sia l'arco interno che quello esterno |
Posizione di installazione | Può essere installato da Seg.1 a Seg.6. | Adatto per essere installato nell'area dell'arco rettilineo, ma la posizione non può essere regolata |
Installabile a fine arco rettilineo e da Seg.1 a Seg.6. |
Modifica sul segmento | È richiesto un segmento speciale. La struttura della fila di rulli deve essere modificata. | La struttura della fila di rulli rimane invariata, ma è necessario modificare la struttura della colata continua. | Quasi nessuna modifica al segmento e alla struttura a colata continua. |
Vantaggi | Ad alta intensità elettromagnetica, può essere applicato per l'agitazione di vari gradi di acciaio; La posizione di installazione può essere regolata in modo flessibile in base ai diversi gradi di acciaio; Lunga durata. | La struttura della fila di rulli rimane invariata; La durata è lunga. | Con un'elevata intensità elettromagnetica, può essere applicato per l'agitazione dei principali gradi di acciaio; 2 coppie installate in parallelo possono essere applicate per l'agitazione di tutti i tipi di acciaio; La posizione di installazione può essere regolata in modo flessibile in base a vari tipi di acciaio. |
Svantaggi | Il segmento deve essere personalizzato; La distanza del rullo è aumentata; Causa rigonfiamento. | Bassa intensità elettromagnetica; La posizione di installazione non può essere regolata. | La durata non è lunga; La manutenzione è scomoda. |

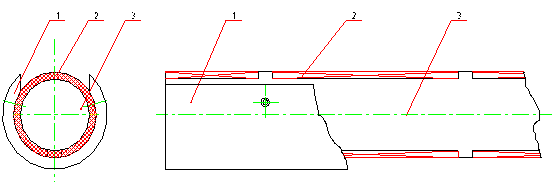

Il nucleo di ferro a forma di E è progettato per essere un nucleo di ferro cilindrico senza dentatura e un anello di schermatura magnetico è installato sui lati diversi dalla superficie di lavoro del rullo di agitazione elettromagnetico.La struttura tipica è mostrata nella seguente Figura (vedi Fig.3)
1: anello di schermatura del magnetismo;2: Avvolgimento;3: nucleo di ferro cilindrico
Fig.3 Struttura tipica
Cambiare il nucleo di ferro a forma di E in un nucleo di ferro cilindrico senza cogging può massimizzare l'utilizzo dello spazio dell'avvolgimento e aumentare l'area magnetica del nucleo di ferro, aumentando così la forza del campo magnetico e aumentando l'intensità elettromagnetica.
L'aggiunta di un anello di schermatura magnetica sui lati del rullo di agitazione elettromagnetico diverso dalla superficie di lavoro può impedire al magnetismo di fuoriuscire dalla direzione reattiva, aumentando così notevolmente l'intensità del campo magnetico della superficie di lavoro e aumentando l'intensità elettromagnetica.
Acciaio al silicio
