L"acquisto di attrezzature di sollevamento basato esclusivamente sulle prestazioni massime teoriche spesso crea rischi nascosti per la sicurezza. Questi presupposti causano anche gravi colli di bottiglia operativi negli ambienti industriali. La maggior parte delle strutture presuppone erroneamente che un magnete manterrà il peso dichiarato indipendentemente dalle caratteristiche fisiche del carico. Tuttavia, la "capacità nominale" presuppone in genere un acciaio perfettamente piatto, pulito, spesso e a basso tenore di carbonio. Raramente trovi queste condizioni incontaminate in un"officina attiva. Hai bisogno di un modo pratico per valutare come si comportano i diversi metalli sotto la forza magnetica. Questa conoscenza aiuta a evitare la caduta di carichi pericolosi e danni inutili alle apparecchiature.
Questo articolo fornisce ai team di progettazione e approvvigionamento un quadro chiaro e attuabile. Imparerai come tradurre le variabili delle materie prime in requisiti di sollevamento accurati e reali. Esploreremo come la composizione, lo spessore e le condizioni della superficie alterano in modo critico il potere di tenuta. Comprendendo questi fattori è possibile prendere decisioni più sicure e intelligenti sulle apparecchiature.
Gli ingegneri spesso si trovano ad affrontare una realtà frustrante quando installano sollevatori magnetici in officina. I numeri sulla targhetta dell'attrezzatura raramente corrispondono alle prestazioni di sollevamento effettive nelle operazioni quotidiane. Per comprendere la vera capacità del magnete di sollevamento è necessario superare i numeri di marketing iniziali. Dobbiamo osservare da vicino in che modo gli ambienti di test differiscono dagli impianti di produzione del mondo reale.
I produttori stabiliscono le classificazioni sulle targhette in condizioni di laboratorio altamente controllate. Testano questi dispositivi utilizzando acciaio a basso tenore di carbonio spesso, piatto e pesantemente lavorato. I provini standard utilizzano spesso acciaio di grado St37 o A36. Questi materiali forniscono una resistenza praticamente nulla alle linee di flusso magnetico. L"ambiente di laboratorio è privo di polvere, ruggine e sbalzi di temperatura. In realtà, il tuo negozio presenta materiali diversi, forme irregolari e superfici imperfette. Affidarsi interamente a parametri di condizioni ideali garantisce il fallimento operativo.
Poiché raramente esistono condizioni ideali, l’industria impone margini di sicurezza rigorosi. Lo standard accettato per i sollevatori magnetici che movimentano l"acciaio piatto è un fattore di sicurezza a strappo 3:1. Per applicazioni cilindriche o ruvide specifiche, potrebbe essere applicato un fattore 2:1. Ciò significa che un magnete valutato per 1.000 kg deve teoricamente sostenere 3.000 kg in condizioni perfette. Questo ampio buffer assorbe l"impatto di variazioni impreviste dei materiali. Protegge i lavoratori quando un carico presenta ruggine inaspettata o piccole incoerenze metallurgiche.
Il calcolo errato di queste variabili comporta gravi rischi aziendali. Il sottodimensionamento delle apparecchiature comporta cali di carico catastrofici. Ciò porta direttamente a violazioni dell"OSHA, sanzioni di conformità e gravi infortuni sui lavoratori. Al contrario, sovradimensionare la propria attrezzatura crea diversi problemi. Sprechi investimenti in magneti inutilmente massicci. Queste unità sovradimensionate aggiungono un peso morto ridondante ai vostri carroponti. Questo peso morto accelera l’usura della gru e rallenta i cicli produttivi giornalieri.
I metalli reagiscono in modo diverso ai campi magnetici in base alle loro distinte strutture atomiche. Chiamiamo questa reattività "permeabilità magnetica". Un materiale con elevata permeabilità consente alle linee di flusso magnetico di attraversarlo senza sforzo. Quando la permeabilità diminuisce, il magnete fatica a stabilire una presa sicura. È necessario adattare le proprie aspettative in base alle leghe specifiche gestite dalla propria struttura.
L’acciaio a basso tenore di carbonio funge da standard di riferimento per il sollevamento magnetico. Materiali come l"acciaio dolce offrono una permeabilità magnetica ottimale. Poiché non dispongono di elementi leganti restrittivi, le linee di flusso saturano facilmente il metallo. Quando si solleva acciaio pulito, spesso e a basso tenore di carbonio, l"attrezzatura funziona al 100% della sua capacità funzionale. Questo materiale costituisce la base per tutti i successivi calcoli di declassamento.
All’aumentare del contenuto di carbonio, la permeabilità magnetica diminuisce. Gli acciai ad alto tenore di carbonio e le leghe complesse contengono elementi non magnetici. Componenti come carbonio, manganese e cromo limitano fisicamente le linee di flusso magnetico. Creano una resistenza interna che indebolisce la presa magnetica complessiva.
Realtà implementativa: quando si maneggiano acciai ad alto tenore di carbonio, è necessario ridurre attivamente la capacità nominale del magnete. A seconda della lega specifica, questi metalli richiedono generalmente una riduzione della capacità dal 10% al 30%. La mancata applicazione di questo moltiplicatore di declassamento spesso porta a uno spostamento inaspettato del carico durante il trasporto.
La ghisa pone sfide uniche per la movimentazione magnetica. Il metallo presenta una superficie altamente porosa e una struttura metallurgica distinta. Le scaglie di grafite all"interno del ferro interrompono gravemente i campi magnetici. È necessario declassare pesantemente l"attrezzatura quando si spostano i componenti fusi.

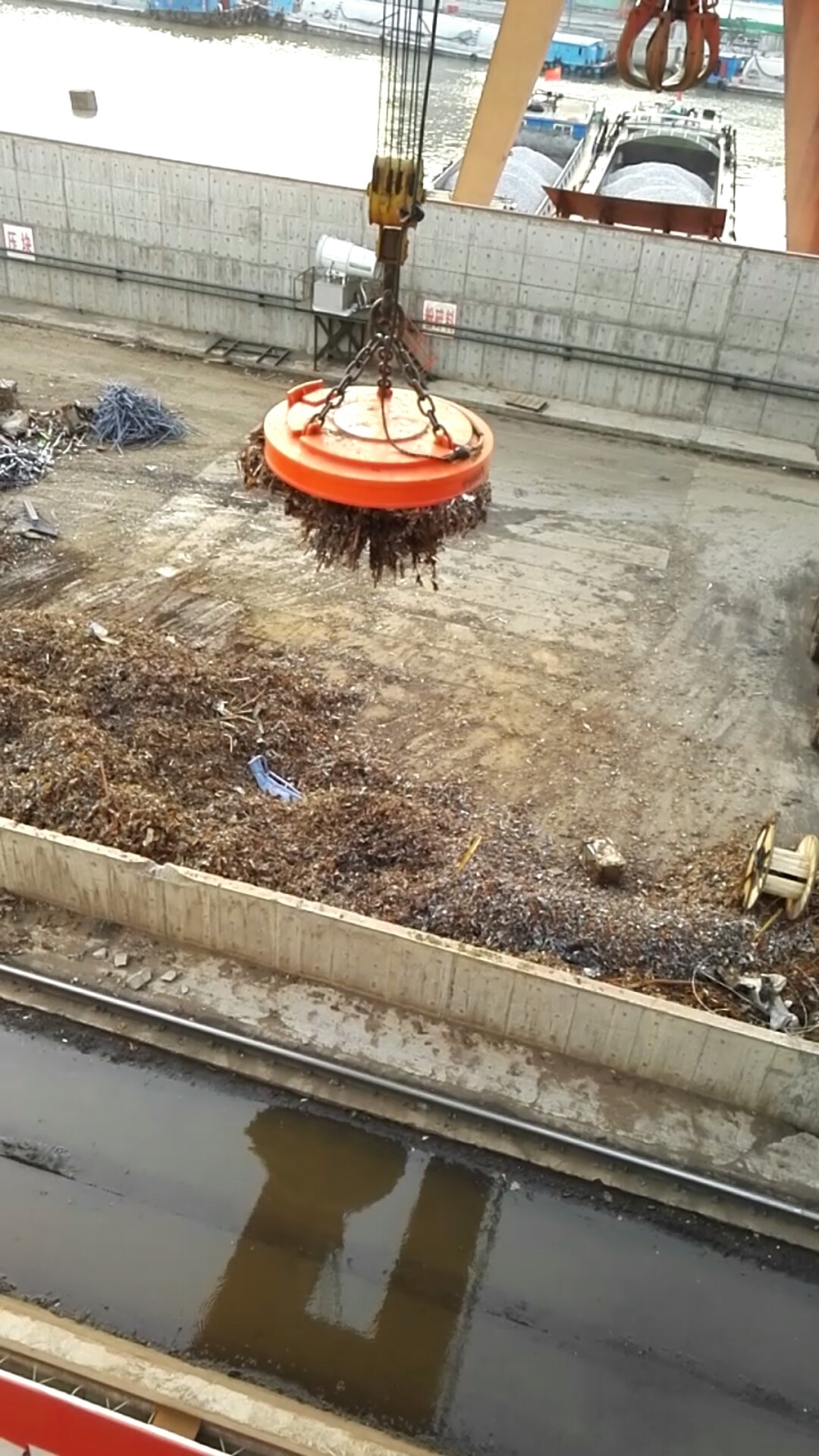

Le operazioni di riciclaggio e di rottamazione affrontano la sfida finale dei materiali. Quando azionano un magnete per il sollevamento di rottami , gli operatori devono affrontare un'estrema eterogeneità dei materiali. Un singolo carico potrebbe contenere acciaio dolce, utensili ad alto contenuto di carbonio e blocchi motore in ghisa. La densità del materiale sciolto complica ulteriormente il sollevamento. È necessario calcolare la capacità in base alle concentrazioni di leghe nel caso peggiore. Considerare sempre la permeabilità magnetica più bassa possibile quando si spostano rottami misti.
| Tipo di materiale | Permeabilità magnetica | Capacità richiesta Declassamento |
|---|---|---|
| Acciaio dolce/a basso tenore di carbonio | Eccellente | 0% (Funziona al 100%) |
| Acciaio ad alto tenore di carbonio | Bene | Riduzione dal 10% al 30%. |
| Acciai legati | Da moderato a buono | Riduzione dal 20% al 40%. |
| Ghisa | Povero | Riduzione dal 40% al 50%. |
| Serie 400 inossidabile | Molto scarso | Riduzione del 50%+ |
| Serie 300 inossidabile | Nessuno | Non può essere sollevato magneticamente |
Anche con l’acciaio perfetto a basso tenore di carbonio, la geometria gioca un ruolo fondamentale. Lo spessore del carico limita fondamentalmente la forza di sollevamento che un magnete può generare. L"energia magnetica richiede una massa metallica sufficiente per completare il suo circuito. Se il metallo non ha densità, il campo magnetico non può raggiungere la piena saturazione.
Ogni magnete industriale specifica uno spessore minimo del materiale. Le linee di flusso di un magnete devono attraversare interamente il carico per ottenere la massima tenuta. Il circuito magnetico scorre dal Polo Nord, attraverso il carico di acciaio, e torna al Polo Sud. I materiali spessi assorbono facilmente queste linee di flusso. Contengono l"energia magnetica interamente all"interno del metallo, massimizzando la forza di tenuta.
Se il materiale è troppo sottile, non potrà assorbire tutta l"energia magnetica. Le linee di flusso attraversano completamente la lamina sottile e fuoriescono nell"aria circostante. Chiamiamo questo fenomeno "dispersione di flusso". Quando il flusso si disperde nell"aria, si spreca preziosa energia magnetica. Questa perdita riduce gravemente la potenza di sollevamento. Un magnete valutato per due tonnellate potrebbe avere difficoltà a sollevare un foglio di 200 kg se quel foglio ha uno spessore di soli 2 mm.
I materiali sottili introducono rischi meccanici insieme a limitazioni magnetiche. Le piastre di acciaio grandi, sottili e flessibili tendono ad abbassarsi quando vengono sollevate dal centro. Quando i bordi si piegano verso il basso sotto il proprio peso, creano una leva contro il magnete. Lo chiamiamo effetto peel-off. Questa flessione meccanica agisce come un piede di porco. Solleva letteralmente l"acciaio dalla faccia magnetica, rompendo il sigillo magnetico e facendo cadere il carico.
Gli acquirenti devono eseguire un controllo approfondito del proprio inventario. Non è possibile dimensionare un magnete basandosi esclusivamente sul carico più pesante. È necessario verificare sia i materiali più pesanti che quelli più sottili comunemente sollevati. L"attrezzatura ideale esiste all"intersezione di questi due estremi. È necessaria una potenza sufficiente per sollevare il blocco pesante, ma un campo magnetico sufficientemente superficiale da gestire in sicurezza i fogli sottili senza pericolose perdite di flusso.
L"interfaccia fisica tra il magnete e il carico determina la sicurezza operativa. I campi magnetici si degradano incredibilmente velocemente quando si viaggia attraverso l"aria o materiali non magnetici. Comprendere l"impatto delle condizioni della superficie sull"ascensore è fondamentale per la sicurezza dell"officina.
Nel sollevamento magnetico, un "traferro" non significa solo spazio vuoto. Definiamo un traferro come qualsiasi barriera non magnetica posizionata tra la faccia del magnete e il carico di acciaio. I comuni traferri industriali includono strati pesanti di vernice, ruggine spessa, scaglie di laminazione, ghiaccio e polvere di officina. Anche un foglio di carta funge da intercapedine d"aria. Queste barriere spingono fisicamente il magnete lontano dal nucleo reattivo in acciaio.
La relazione tra traferri e capacità di sollevamento non è lineare. È esponenziale. Anche le barriere microscopiche distruggono il potere di tenuta. Le linee di base ingegneristiche standard mostrano che un traferro di soli 0,5 mm può dimezzare la forza di tenuta di un magnete permanente standard. Se provi a sollevare una piastra molto arrugginita, potresti generare solo il 20% della capacità nominale. È necessario pulire accuratamente i carichi critici prima di tentare sollevamenti pesanti.
I metalli non lavorati creano naturalmente i propri spazi d"aria. I pezzi fusi grezzi e non lavorati o i rottami metallici fortemente vaiolati presentano picchi elevati e avvallamenti profondi. Il magnete tocca solo le punte alte del metallo. Le valli profonde rimangono piene d"aria. Ciò riduce drasticamente la superficie di contatto effettiva. Durante il sollevamento di materiali grezzi, gli operatori devono applicare un significativo declassamento della capacità per compensare la perdita di area di contatto.
Le piastre piane offrono la migliore area di contatto possibile. I carichi cilindrici come tubi, tubi e barre tonde presentano gravi sfide geometriche. Un magnete piatto posizionato su un tubo tondo realizza solo una minuscola linea di contatto. Questa area di contatto minima riduce drasticamente la capacità rispetto alle piastre piane. Per sollevare in sicurezza materiali cilindrici, sono necessari profili magnetici con blocco a V specializzati. Questi fondi a forma di V cullano il carico rotondo, creando due linee di contatto e migliorando la saturazione del flusso.
Nessuna singola tecnologia magnetica risolve tutti i problemi di movimentazione dei materiali. I gestori delle strutture devono allineare i punti di forza intrinseci dei diversi sollevatori con i loro specifici profili di materiali. La scelta della tecnologia di base sbagliata porta a scarse prestazioni e a maggiori costi di manutenzione.
Le unità permanenti fanno affidamento su materiali di terre rare come il neodimio per generare i loro campi. Non necessitano di elettricità per funzionare. Si attivano manualmente tramite una leva meccanica.

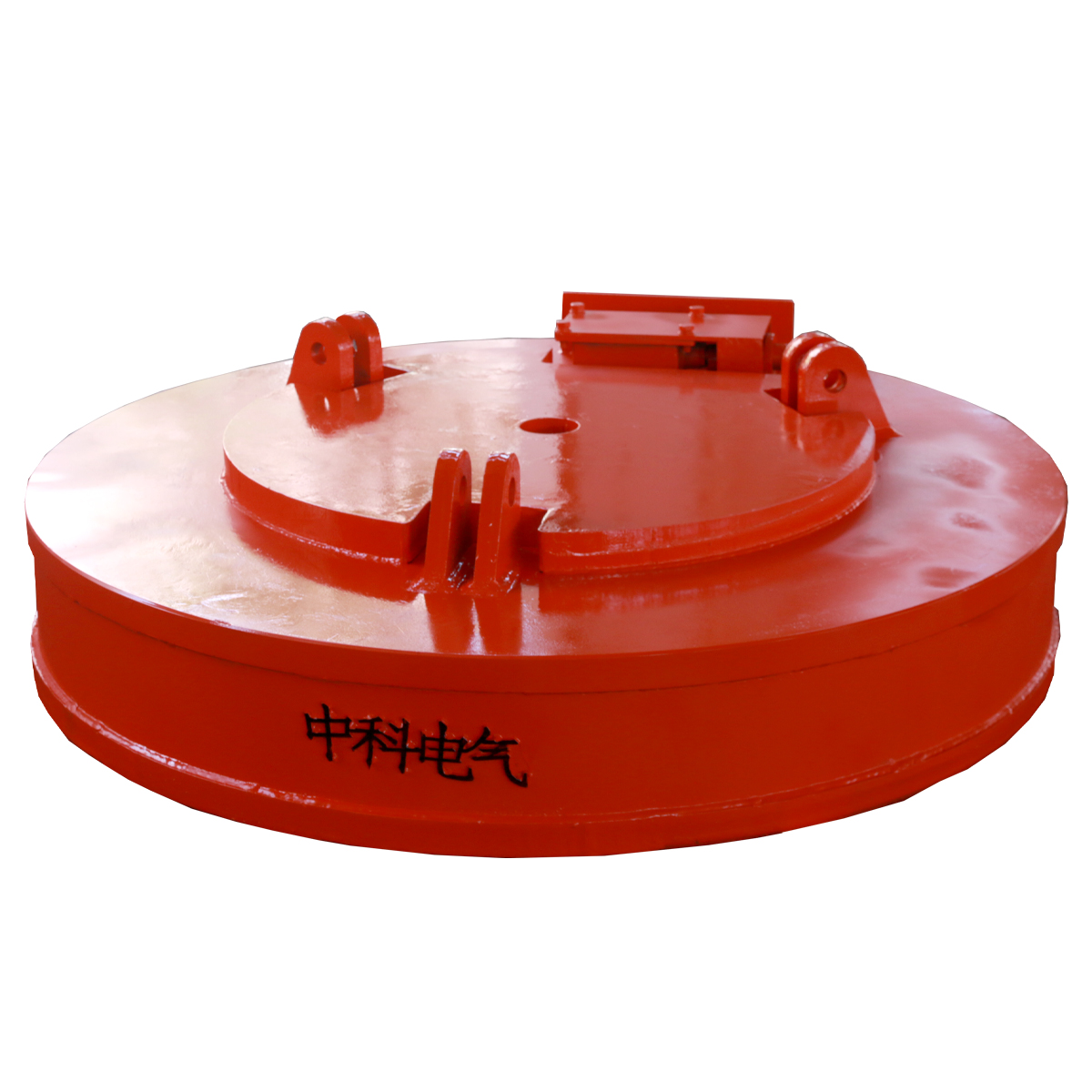

Se hai bisogno di una penetrazione magnetica profonda, un elettromagnete di sollevamento fornisce una potenza immensa. Queste unità utilizzano fili di rame o alluminio a spirale per generare campi magnetici tramite corrente elettrica.
Gli ibridi elettropermanenti offrono la tecnologia di sollevamento più avanzata. Usano un breve impulso elettrico per accendere e spegnere i magneti permanenti interni. Una volta attivati, non necessitano di energia per mantenere la presa.
La tua strategia di approvvigionamento deve evolversi oltre la semplice lettura del limite di peso più elevato. La navigazione tra le variabili dei materiali richiede dati dettagliati e partner di produzione affidabili. È necessario esaminare attentamente la documentazione tecnica e richiedere la prova delle prestazioni.
Una singola metrica di peso massimo fornisce zero contesto. Devi imparare a valutare le curve di declassamento fornite dai produttori. Richiedere sempre specifiche dettagliate sulla capacità del magnete di sollevamento prima di finalizzare un acquisto. Cerca in particolare i grafici 'Capacità vs. Spessore' e i grafici 'Capacità vs. Spazio d'aria'. Questi grafici rivelano come funziona effettivamente il magnete quando le condizioni peggiorano. Se una scheda tecnica non presenta queste curve, è probabile che l'apparecchiatura non sia sicura per vari usi industriali.
Non scendere a compromessi sugli standard del settore. Verificare che l"attrezzatura soddisfi o superi gli standard ASME B30.20 (Dispositivi di sollevamento sotto il gancio). Inoltre, assicurarsi che il produttore rispetti i parametri di progettazione BTH-1. Queste certificazioni garantiscono che l"attrezzatura è stata sottoposta a rigorosi controlli tecnici riguardanti l"integrità strutturale e i fattori di sicurezza. Richiedi direttamente i certificati di collaudo.
A volte le apparecchiature standard non riescono a gestire geometrie complesse. È necessario valutare quando diventano necessarie scarpe polari specializzate. Se la tua struttura sposta pezzi fusi irregolari, bobine laminate a caldo o estrusioni uniche, i magneti piatti standard non funzioneranno. Produttori rispettabili possono realizzare scarpe polari personalizzate che si adattano fisicamente al contorno del carico specifico. Questa personalizzazione massimizza il contatto con la superficie e garantisce la sicurezza.
Intraprendere azioni concrete prima di emettere un ordine di acquisto. Seguire questo approccio strutturato per garantire il corretto dimensionamento delle apparecchiature:
Dobbiamo riconoscere che le proprietà dei materiali dettano i limiti della manipolazione magnetica. Il peso totale è solo una variabile in un"equazione complessa. Lo spessore del materiale, la composizione della lega, la ruvidità della superficie e la geometria costituiscono i principali colli di bottiglia nel sollevamento magnetico sicuro. Ignorare questi fattori porta direttamente alla caduta di carichi, a merci danneggiate e a gravi rischi per la sicurezza.
Gli appalti devono allontanarsi dalle valutazioni teoriche. Dobbiamo abbracciare valutazioni empiriche e di base che riflettano la realtà. Devi misurare i fogli più sottili, valutare i rapporti di carbonio e riconoscere la ruggine sull"acciaio. Questo approccio realistico previene pericolosi errori di calcolo.
Incoraggiamo gli acquirenti a collaborare esclusivamente con produttori che forniscono consulenze trasparenti e guidate dalla progettazione. Evita i fornitori che si limitano a promuovere parametri di marketing di peso massimo. Richiedi tabelle di declassamento della domanda, insisti sulla conformità ASME e dai la priorità ai fornitori che comprendono le realtà metallurgiche del tuo esclusivo ambiente di produzione.
R: Le alte temperature incidono gravemente sulla forza di tenuta magnetica. I magneti permanenti al neodimio standard iniziano a perdere forza quando la temperatura superficiale supera gli 80°C (176°F). Questa perdita può diventare irreversibile se spinta oltre i limiti di progettazione. Gli impianti che trattano pezzi forgiati a caldo o acciaio appena laminato richiedono modelli specializzati resistenti al calore dotati di isolamento termico e strutture delle bobine modificate.
R: Il sollevamento di lastre sottili impilate comporta rischi elevati. Il flusso magnetico si concentra tipicamente sulla piastra superiore. Le piastre inferiori ricevono una saturazione magnetica più debole, rendendole altamente suscettibili allo scivolamento o alla caduta a metà sollevamento. È necessario utilizzare elettromagneti specializzati a campo profondo progettati specificamente per l"impilamento delle lastre per eseguire questa operazione in sicurezza.
R: Lo standard del settore è un fattore di sicurezza a strappo 3:1 per acciaio piatto, pulito e a basso tenore di carbonio. Ciò significa che un magnete valutato per 1.000 libbre richiede effettivamente 3.000 libbre di forza per rompere la sua presa in condizioni ideali. Questo buffer protegge gli operatori da variabili materiali impreviste come incrostazioni nascoste, lieve ruggine o lievi squilibri di carico.
R: La ghisa presenta una permeabilità magnetica molto inferiore rispetto all"acciaio dolce. Inoltre, la sua superficie è intrinsecamente porosa e ruvida. Queste differenze metallurgiche e gli spazi microscopici superficiali agiscono come una barriera al flusso magnetico. È necessario ridurre significativamente la capacità, spesso fino al 50%, quando si spostano componenti in ghisa.
