Selezione del separatore magnetico sospeso: intensità del campo e velocità del nastro

Le strutture di movimentazione dei materiali affrontano ogni giorno una sfida incessante. Gli operatori devono bilanciare l"elevata produttività del trasportatore con un"affidabile rimozione dei residui di ferro. Il raggiungimento di questo equilibrio determina il successo operativo e la longevità delle apparecchiature. Il dimensionamento improprio delle apparecchiature comporta gravi rischi aziendali. Il metallo vagante si insinua facilmente oltre i deboli campi magnetici. Questo guasto provoca danni ai frantoi, nastri trasportatori strappati e grave contaminazione del prodotto. In definitiva, questi guasti innescano costosi tempi di inattività non pianificati.

È necessario un quadro rigoroso e basato sulla fisica per la selezione dei separatori magnetici sospesi . Questa guida analizza la relazione critica tra velocità del nastro, profondità del carico e intensità del campo magnetico. Imparerai esattamente come adattare le forze di estrazione ai tuoi specifici vincoli operativi. Eliminiamo le congetture concentrandoci sui principi ingegneristici fondamentali. Continua a leggere per padroneggiare i parametri necessari per un'estrazione impeccabile dei metalli vaganti.

Punti chiave

• Estrazione dei limiti di velocità: velocità più elevate del nastro riducono il tempo trascorso dal ferro nel campo magnetico, richiedendo una forza magnetica esponenzialmente più elevata o profili magnetici più lunghi per compensare.
• La profondità del carico determina la portata: il Gauss di superficie è una metrica fuorviante; Il successo della separazione dipende dal gradiente del campo magnetico che raggiunge la profondità massima del carico di materiale.
• Tecnologia di azionamento dell'applicazione: la scelta tra unità elettromagnetiche e modelli permanenti specifici (come il separatore magnetico permanente RCYB) dipende dalla massa del metallo indesiderato, dalla velocità del nastro e dalle esigenze di lavorazione continua o batch.
• Il posizionamento è fondamentale: l'installazione in linea (sopra la puleggia di testa) offre un vantaggio naturale nella traiettoria del materiale rispetto al posizionamento a cinghia incrociata (cinghia piatta).

La fisica dell"estrazione: come la velocità del nastro e la profondità del carico definiscono il requisito

Il successo della rimozione dei metalli estranei dipende da rigide leggi fisiche. Non puoi negoziare contro la gravità o lo slancio. Gli operatori devono calcolare con precisione queste variabili. Di seguito analizziamo i principali fattori ingegneristici.

Il fattore velocità

La velocità del trasportatore limita direttamente il tempo di estrazione. Misuriamo questa velocità in piedi al minuto (FPM) o metri al secondo (MPS). I nastri più veloci riducono notevolmente il tempo di permanenza del ferro indesiderato all"interno della zona magnetica. Il campo magnetico deve superare istantaneamente la quantità di moto in avanti del metallo. Se si raddoppia la velocità del nastro, la finestra di estrazione si riduce drasticamente. Le cinghie ad alta velocità richiedono una forza magnetica esponenzialmente più elevata. In alternativa, richiedono profili magnetici più lunghi per mantenere un tempo di esposizione adeguato.

Profondità del carico rispetto alla forza di estrazione

La profondità del carico agisce come una formidabile barriera fisica. Strati profondi di materiale trasportato intrappolano attivamente il ferro residuo. Il peso fisico di questo materiale contrasta la portanza magnetica. Immaginate un pesante dado esagonale d"acciaio sepolto sotto sei pollici di carbone bagnato. Il magnete deve tirare il metallo verso l"alto attraverso un materiale denso e resistente. Le densità apparenti elevate aumentano questa resistenza. È necessario valutare la profondità massima assoluta gestita dal trasportatore durante i carichi di picco.

Il calcolo del "gap di sospensione".

È necessario stabilire la reale distanza di lavoro. Gli ingegneri lo chiamano gap di sospensione. Non misurare mai esclusivamente dalla faccia del magnete al nastro vuoto. È necessario tenere conto di tutti i livelli fisici.

• Passaggio 1: misurare la profondità massima del carico durante il picco di produzione.
• Passaggio 2: aggiungere lo spessore fisico del nastro trasportatore stesso.
• Passaggio 3: aggiungere uno spazio libero di sicurezza. Questo spazio permette il rimbalzo della cinghia e i picchi di sovratensione.
• Calcolo: Profondità massima di carico + Spessore cinghia + Distanza di sicurezza = Altezza di sospensione richiesta.

Criteri di successo

Una selezione efficace richiede calcoli matematici precisi. È necessario calcolare l"esatta forza di trazione necessaria al massimo spazio di sospensione assoluto. Questo calcolo deve presupporre la velocità di picco del trasportatore. Se il magnete riesce a sollevare il metallo bersaglio a questa distanza estrema, la selezione ha successo. Affidarsi a carichi medi garantisce guasti periodici.

Dimensionamento dell"intensità del campo magnetico: gradiente sulla superficie Gauss

Molte strutture falliscono perché acquistano sulla base di parametri fuorvianti. Comprendere la proiezione magnetica salva la tua attrezzatura da danni catastrofici.

Sfatare il mito di Gauss sulla superficie

L"elevata superficie Gauss appare impressionante sulle schede tecniche dei prodotti. Tuttavia, raramente garantisce un’estrazione riuscita. Il Gauss superficiale misura solo la forza magnetica toccando direttamente la faccia del magnete. Non ti dice nulla sulla portata. Il successo della separazione dipende interamente dal gradiente magnetico. Il gradiente definisce quanto il campo si proietta verso l"esterno. Un campo ad alto gradiente penetra in profondità nel carico per catturare il metallo indesiderato. Un magnete Gauss ad alta superficie potrebbe perdere tutta la sua potenza di tenuta a soli due pollici di distanza.

Valutazione dell"intensità magnetica

Devi abbinare la forza del campo ai tuoi obiettivi specifici. Misuriamo questa forza in Gauss o Tesla alla distanza di sospensione specifica. La massa e la forma del ferro da stiro bersaglio determinano la forza richiesta. Un dado esagonale pesante richiede un"enorme forza di trazione iniziale. Al contrario, il filo piatto richiede dinamiche di cattura diverse. Gli oggetti piatti spesso scivolano contro la cintura. I metalli sferici o grossi interagiscono con il campo molto prima. È necessario definire i metalli target più piccoli e più grandi prima di specificare l"intensità.

Suscettibilità materiale

Il materiale primario trasportato interagisce direttamente con il processo di separazione. Il carbone, gli aggregati e il legno riciclato presentano sfide distinte. I materiali asciutti e sciolti consentono al metallo indesiderato di fuoriuscire facilmente. I materiali bagnati o appiccicosi rappresentano gravi ostacoli. L"aggregato fangoso agisce come la colla. Si lega fisicamente al ferro vagabondo. Sono necessari gradienti magnetici molto più elevati per rompere questi legami fisici. Valuta sempre l"umidità e la coesione del materiale.

Categorie di soluzioni: separatori elettromagnetici e separatori permanenti

La scelta della tecnologia giusta determina la vostra affidabilità operativa. L'ambiente applicativo determina la categoria di soluzione corretta. La scelta del separatore magnetico sospeso dipende dalla comprensione di questi distinti compromessi.

Separatori Elettromagnetici (EMS)

Le unità elettromagnetiche generano campi massicci e profondi. Eccellono nelle applicazioni più gravose dell"industria pesante.

• Ideale per: carichi di materiale profondi, nastri ad alta velocità e cattura di massicci residui di ferro. Estraggono facilmente i denti pesanti delle benne, le punte da trapano e l'acciaio strutturale di grandi dimensioni dal minerale denso.
• Compromessi: richiedono un'alimentazione continua. È necessario integrare meccanismi di raffreddamento. Queste unità utilizzano olio di raffreddamento o aria forzata per dissipare il calore. Portano costi di manutenzione più elevati. Le fluttuazioni di potenza possono far cadere il campo, rilasciando il metallo catturato nuovamente nel flusso del prodotto.

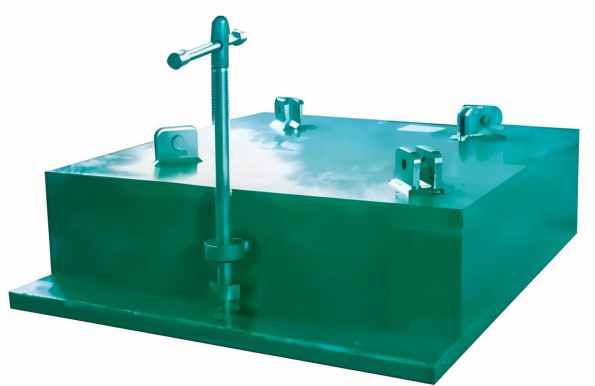

Separatori magnetici permanenti

I magneti permanenti utilizzano blocchi magnetici fissi. Offrono estrema affidabilità senza dipendenza elettrica.

• Ideale per: carichi materiali da poco profondi a moderati. Funzionano perfettamente alle velocità standard del nastro. Gestiscono in modo efficiente gli eventi ferrosi isolati.
• Area di interesse: Consigliamo vivamente unità come il separatore magnetico permanente RCYB . Questa serie fornisce una soluzione affidabile a consumo energetico pari a zero. Garantisce un funzionamento continuo in ambienti estremamente difficili. Gli impianti minerari e cementizi ne traggono enormi benefici. Questi siti remoti spesso hanno un accesso limitato ai servizi pubblici. Una soluzione permanente elimina la dipendenza dall’energia.
• Compromessi: il campo magnetico rimane fisso. Non è possibile semplicemente spegnerlo per la pulizia manuale. Gli operatori devono utilizzare la forza meccanica o utilizzare un meccanismo a cinghia autopulente. Inoltre, le dimensioni fisiche presentano dei limiti. La generazione di campi profondi richiede enormi blocchi permanenti. Alla fine, diventano troppo pesanti per i supporti strutturali standard.

Realtà di posizionamento e implementazione dell"installazione

Il luogo in cui posizioni il magnete è importante tanto quanto la sua forza. La geometria influenza fortemente l’efficienza di estrazione. Un posizionamento inadeguato spreca capitale e capacità di carico strutturale.

Installazione della cinghia incrociata (overband).

Le installazioni a cinghia incrociata si estendono su tutta la larghezza di una sezione piana del trasportatore. Tirano su il metallo inutilizzato e lo scaricano lateralmente.

• Pro: Offrono un retrofitting incredibilmente semplice. È possibile installarli su quasi tutte le sezioni di trasportatore piane esistenti senza importanti ricostruzioni strutturali.
• Contro: Combattono la fisica. Il magnete deve trascinare il ferro indesiderato verso l'alto attraverso un carico stazionario e denso. Combatte contemporaneamente sia il peso del materiale che la gravità. Questo posizionamento richiede una forza magnetica molto più elevata per avere successo.

Installazione in linea (sopra la puleggia).

Le installazioni in linea si trovano direttamente parallele al flusso del nastro. Si montano sopra la puleggia della testa di scarico.

• Pro: questa posizione sfrutta la traiettoria del materiale. Quando il materiale lascia la cintura, entra in caduta libera. Il peso si apre naturalmente. La barriera fisica scompare. Il ferro da stiro si separa senza sforzo. Puoi estrarre metalli più pesanti utilizzando una forza magnetica significativamente inferiore.
• Contro: Richiedono design dello scivolo altamente specifici. È necessario assecondare la traiettoria in avanti del metallo estratto. È necessario installare anche pulegge con testa non magnetica. Le pulegge in acciaio standard interferiscono e intrappolano il metallo contro la cinghia.

Rischi di implementazione

Molte strutture ignorano l’interazione strutturale. È necessario installare tenditori non magnetici direttamente sotto la zona separatore. I tenditori standard in acciaio causano enormi problemi. Il potente campo magnetico li magnetizza. Ciò attira violentemente il nastro trasportatore verso l"alto. L"attrito distrugge rapidamente la cinghia. Si consiglia di installare tenditori in acciaio inossidabile per almeno un metro e mezzo prima e dopo la zona magnetica.

Conformità, protezione delle apparecchiature e logica di selezione

Ogni settore si avvicina alla separazione magnetica in modo diverso. Il tuo ambiente normativo e meccanico unico determina la scelta finale.

Lenti specifiche del settore

Settori diversi si trovano ad affrontare minacce operative distinte. È necessario allineare la selezione a questi rischi specifici.

• Industria pesante (carbone/aggregati): concentrarsi interamente sulla protezione delle apparecchiature in caso di catastrofe. I frantoi e i trituratori a valle costano milioni. Un dente del caricatore mancato distrugge istantaneamente un frantoio da roccia. Qui è necessaria la massima profondità del gradiente.
• Riciclaggio e rifiuti: concentrarsi fortemente sulla purezza del prodotto. Una selezione pulita a valle determina la redditività. La contaminazione rovina i valori di interi lotti. Le strutture danno priorità alla pulizia automatizzata coerente e continua.
• Alimentare e farmaceutico: severi standard igienici governano questi settori. Linee guida come HACCP o USDA impongono finiture specifiche dell'acciaio inossidabile. Gli operatori devono eliminare i punti in cui si annidano i batteri. Queste strutture richiedono una convalida frequente e documentata della forza magnetica per superare gli audit di conformità.

Il quadro di selezione

Seguire questa sequenza rigida per evitare costosi errori di specifica. Non saltare alcun passaggio.

1. Misura la velocità massima del nastro (FPM/MPS) e la profondità assoluta del carico di picco.
2. Identifica il pezzo di metallo più piccolo e quello più grande che devi assolutamente rimuovere.
3. Determina il tuo unico punto di installazione praticabile. Valuta se la tua struttura supporta Inline o richiede il posizionamento Cross-belt.
4. Scegli tra un'unità permanente (come la serie RCYB) o un'unità elettromagnetica. Basatelo interamente sulla distanza di lavoro richiesta e sulla vostra disponibilità di energia.

Conclusione

La selezione del separatore magnetico sospeso richiede una rigorosa disciplina ingegneristica. Non funziona mai come un acquisto da catalogo generalizzato. È necessario calcolare meticolosamente la velocità del nastro, la profondità del carico e gli spazi delle sospensioni. Ricorda che specifiche eccessive sprecano capitale e stressano inutilmente la capacità di carico strutturale. Al contrario, una sottospecificazione garantisce gravi danni alle apparecchiature a valle. Abbina sempre la geometria di installazione alle tue capacità tecnologiche. Incoraggiamo fortemente gli acquirenti a consultare direttamente gli ingegneri applicativi. Fornisci loro FPM esatto, profondità di carico precisa e dati accurati sulla densità del materiale. Questi dati consentono una modellazione magnetica estremamente accurata per la tua struttura.

Domande frequenti

D: In che modo la velocità del nastro influisce direttamente sulla dimensione del separatore magnetico necessario?

R: Velocità di trasporto più elevate riducono drasticamente il tempo di permanenza del ferro residuo sotto il magnete. Per compensare, velocità più elevate richiedono profili magnetici più lunghi. Un"impronta più ampia mantiene un tempo di permanenza sufficiente, consentendo al campo magnetico di superare efficacemente lo slancio in avanti del ferro indesiderato.

D: Posso utilizzare un separatore magnetico permanente RCYB su un trasportatore ad alta velocità?

R: Sì, puoi. Tuttavia, l’entità dell’onere deve rimanere relativamente bassa. Il ferro vagante bersaglio deve anche essere altamente suscettibile magneticamente. Carichi profondi abbinati ad alte velocità generalmente impongono l’enorme portata del gradiente delle unità elettromagnetiche.

D: Qual è l"errore più comune nel calcolo dell"altezza delle sospensioni?

R: La maggior parte degli operatori non tiene conto dell"abbassamento del nastro e dei picchi di carico. Dimenticano lo spazio necessario per i tacchetti autopulenti del nastro. Se si misura troppo strettamente, i materiali in eccesso respingono fisicamente il metallo indesiderato catturato nel flusso del prodotto.

D: Perché il mio separatore magnetico trascina il prodotto insieme al ferro da stiro?

R: Questo di solito deriva da un intrappolamento meccanico. Il prodotto pesante fissa il ferro verso il basso e il magnete li tira entrambi insieme. Occasionalmente, il prodotto primario contiene tracce di proprietà magnetiche. È necessario regolare l"altezza della sospensione o aggiungere uno stadio di separazione secondario.
